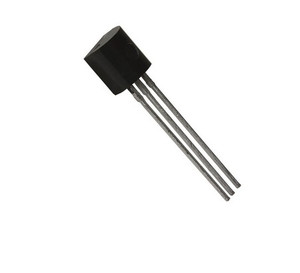

三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了迅速掌握测判方法，这有四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”

那么这四句口诀具体到底是什么意思呢？现在飞虹为大家讲解一下，掌握这些判别技巧，自己也能解决三极管平时出现的问题！

一、 三颠倒，找基极

三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极（如这两个电极为1、2），用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转?。皇Ｏ乱淮伪厝皇堑叩共饬壳昂笾刚肫嵌榷己苄。庖淮挝床獾哪侵还芙啪褪俏颐且罢业幕?/span>

二、 PN结，定管型

找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、 顺箭头，偏转大

找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢？这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

（1） 对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度 都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致（“顺箭头”），所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

（2） 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c

四、 测不出，动嘴巴

若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。

具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含?。ɑ蛴蒙嗤返肿。┗缂玝，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。
